HIZLI SİYAH-BEYAZ ÇİZGİ İZLEYEN ROBOT (RBT-HCISB) 175 TL

Lütfen sipariş vermeden ve ürünler hakkında soru sormadan önce sık sorulan sorular kısmını okuyunuz.

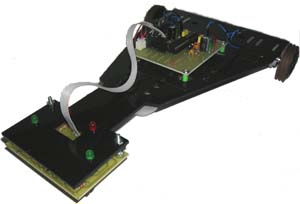

Hızlı Siyah-Beyaz Çizgi İzleyen Robotun Özellikleri

Hızlı Siyah Beyaz  Çizgi İzleyen RobotRobot, tamamen hazır, monte edilmiş ve denenmiş olarak gönderilir.

Robot siyah zemin üzerindeki beyaz çizgiyi, beyaz zemin üzerindeki siyah çizgiyi veya hem siyah hem de beyaz zeminin birlikte bulunduğu pistlerde de çizgiyi hızlı bir şekilde izlemektedir.

Robot istenildiğinde PIC16F84 serisi mikrodenetleyiciler ile çalışacak şekilde hazırlanabilir.

Robot 8 adet alkaline kalem pil ile çalışmaktadır.

Hızlı siyah-beyaz çizgi izleyen robot siparişi kargolandıktan sonra; robotun genel çalışma prensibini anlatan yazı, malzeme listesi, devre şeması, kullanılan devre elemanlarının özellikleri ve fotoğraflardan oluşan dökümanlar mail adresinize gönderilmektedir.


Öğrenci projeleri için uygundur. Robot üzerinde reklam amaçlı bir yazı ya da logo yer almamaktadır.

Robotun devre ve gövde özellikleri hızlı çizgi izleyen robot projesinin özellikleri ile aynıdır.

Hızlı Siyah-Beyaz Çizgi İzleyen Robot Videosu
Hızlı Siyah-Beyaz Çizgi İzleyen Robot Malzemeleri
Ana Devre
Sensör Devresi
Mekanik
Diğer
PIC16F628A mikrodenetleyici
L293D motor sürücü entegre
4,7 K direnç
2,2 K direnç (x2)
1 K direnç
220 µ F 25 V kondansatör
1000 µ F 6,3 V kondansatör
100 nf kondansatör (x2)
Led (x5)
1N4007 diyot
LM7805
Anahtar
Soketler
CNY70 (x4)
74HC14 Schmitt Triger
100 R direnç (x4)
47 K direnç (x4)
330 R direnç (x4)
Led (x4)
Hızlı çizgi izleyen robot gövdesi
Redüktörlü DC motor (x2)
Tekerlek (x2)
Bilye tekerlek
8 li kalem pil yuvası
6 li data kablosu
2 li motor bağlantı kablosu (x2)
Alkaline kalem pil (x8)
Vida, somun, aralayıcı
